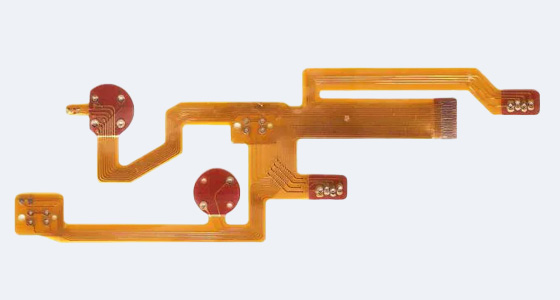

多层柔性线路板（MLFPCB）因其可弯曲、可折叠的特性，在各类电子产品中得到了广泛应用。从可折叠手机到智能穿戴设备，MLFPCB 的身影无处不在。而其耐弯折性能，直接关系到电子产品的可靠性和使用寿命，因此，准确测试 MLFPCB 的耐弯折性能很重要。

测试设备

弯折试验机：这是测试 MLFPCB 耐弯折性能的核心设备。常见的弯折试验机有手动和自动两种类型。自动弯折试验机能够精确控制弯折角度、速度和次数，确保测试的准确性和重复性。其通常配备高精度的角度传感器和位移传感器，可实时监测弯折过程中的各项参数。

电气性能测试仪器：在测试过程中，需要实时监测线路板的电气性能变化，因此需要用到如万用表、阻抗分析仪等仪器。万用表用于测量线路板的电阻、电压等基本电学参数，阻抗分析仪则用于测量线路板的阻抗特性，以判断线路板在弯折过程中是否出现断路、短路或阻抗变化异常等问题。

测试步骤

样品准备：从生产批次中随机抽取一定数量的 MLFPCB 样品，确保样品具有代表性。对样品进行外观检查，确保无明显的缺陷，如划痕、裂纹等。然后，在样品上标记出测试区域，通常选择线路较为密集且容易受到弯折影响的部位。

初始性能测试：使用电气性能测试仪器对样品的初始电气性能进行测试，并记录相关数据，包括线路电阻、绝缘电阻、信号传输延迟等。这些初始数据将作为后续测试结果对比的基准。

安装样品：将样品固定在弯折试验机上，确保固定牢固且样品在弯折过程中不会发生位移。根据测试要求，调整弯折试验机的参数，如弯折角度、弯折速度和弯折次数。一般来说，弯折角度可设置为90°、180°等，弯折速度可设置为每秒数毫米到数十毫米不等，弯折次数则根据实际应用场景和产品标准确定，可能从几千次到数百万次。

进行弯折测试：启动弯折试验机，开始对样品进行循环弯折。在弯折过程中，按照一定的间隔次数，暂停弯折试验机，使用电气性能测试仪器对样品进行电气性能测试，并记录数据。观察样品表面是否出现裂纹、分层等物理损伤。

结束测试与数据分析：当达到预定的弯折次数或样品出现明显的电气性能失效（如线路断路、短路，或信号传输延迟超过允许范围）时，停止测试。对测试过程中记录的数据进行分析，绘制出电气性能参数随弯折次数变化的曲线，以便直观地了解样品的耐弯折性能。

结果评估

性能指标评估：根据产品标准和设计要求，判断样品的耐弯折性能是否达标。如果在预定的弯折次数内，样品的电气性能参数保持在允许范围内，且无明显的物理损伤，则认为样品的耐弯折性能合格。

失效分析：对于耐弯折性能不达标的样品，进行失效分析。通过显微镜观察、电子显微镜分析等手段，确定样品失效的原因，如线路断裂、焊点开裂、绝缘层破损等。根据失效分析结果，提出改进措施，优化生产工艺或材料选择，以提高 MLFPCB 的耐弯折性能。

多层柔性线路板耐弯折性能测试是确保其在电子产品中可靠应用的关键环节。通过科学合理的测试方法和严格的结果评估，能够有效筛选出性能优良的产品，推动多层柔性线路板技术的不断发展和应用。
