PCB设计中的电磁兼容性解决方案

来源:深圳普林电路 日期:2024-09-14 浏览量:

电磁兼容性(EMC)是电子设计中的一个重要方面,它确保电子设备在电磁环境中能够正常工作,同时不会对其他设备产生干扰。在PCB设计中,采取有效的EMC解决方案对于提高产品的可靠性和市场竞争力至关重要。以下是一些关键的EMC解决方案,它们可以帮助设计师在PCB设计阶段就考虑到电磁兼容性。

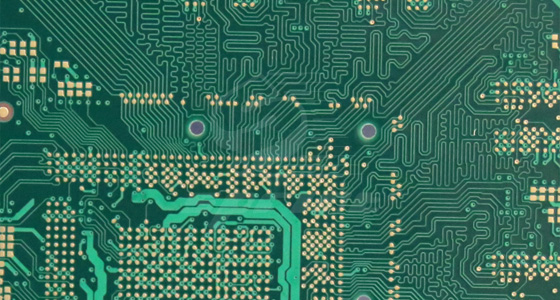

PCB设计中的电磁兼容性解决方案

1. 合理的布局和布线

布局和布线是影响EMC性能的关键因素。

关键信号的最短路径:关键信号(如时钟线、高速数据总线)应尽可能短且直接,以减少辐射和接收干扰的可能性。

避免环路:大的环形布线可以产生辐射,应尽量避免或最小化环路面积。

信号层与电源/地层的布局:信号层应靠近相应的电源或地层,以提供良好的屏蔽和减少噪声耦合。


2. 地平面和电源平面的设计

地平面和电源平面的正确设计对于控制EMI至关重要。

连续的地平面:确保地平面尽可能连续,以提供有效的信号回路和减少地弹。

电源平面的去耦:在电源平面上布置去耦电容,以减少电源噪声和提供稳定的电源。


3. 阻抗控制

阻抗不连续会导致信号反射和辐射,影响EMC性能。

阻抗匹配:确保关键信号线路的阻抗在整个传输路径上保持一致。

微带线和带状线的使用:根据信号的特性选择合适的传输线类型,以控制阻抗。


4. 差分走线

差分信号传输可以减少电磁辐射。

紧密配对差分走线:差分走线应紧密配对,并保持恒定的距离,以减少差分不平衡。


5. 屏蔽和隔离

适当的屏蔽和隔离可以减少电磁干扰。

屏蔽罩:对于敏感的电路或高频组件,可以使用屏蔽罩来减少外部干扰。

隔离技术:在电源和信号路径中使用隔离技术,如光耦合器或变压器,以阻断噪声传播。


6. 滤波和去耦

滤波和去耦是减少电源噪声和提高信号质量的有效手段。

电源线滤波:在电源入口处使用滤波器,以减少电源线上的高频噪声。

去耦电容:在每个电源引脚附近放置去耦电容,以提供局部的低阻抗电源路径。


7. 元件选择和布局

选择合适的元件并合理布局,可以减少EMI。

EMI元件:选择低辐射或低敏感度的元件。

敏感元件的布局:将敏感元件远离可能产生干扰的元件,如开关电源和高速数字电路。


8. 接地策略

良好的接地策略对于控制EMI至关重要。

单点接地:对于高频电路,采用单点接地以减少接地回路的辐射。

多点接地:对于低频电路,采用多点接地以减少接地阻抗。


9. 热设计

热设计也会影响EMC性能。

热管理:通过适当的散热设计,如散热片和热管,来控制元件的工作温度,减少热噪声。


10. 仿真和测试

在设计阶段进行仿真和测试,可以预测和识别潜在的EMC问题。

EMC仿真:使用仿真工具预测EMI问题,并在设计阶段进行优化。

预合规测试:在设计完成后进行预合规测试,以确保设计满足EMC标准。


PCB设计中,电磁兼容性是一个需要综合考虑的复杂问题。通过上述解决方案的应用,设计师可以在设计阶段就有效地控制EMI,提高产品的可靠性和性能。随着电子技术的不断发展,EMC将继续是电子设计领域的一个重要研究方向。
