在制造现代设备时，PCB的重要性十分突出，它承载着设备内部连接的核心功能。特别是在初步设计阶段，双层PCB板打样服务是确保最终产品质量和功能达标的关键步骤。今天就详细介绍双层PCB打样的全流程和服务内容，确保理解其在电子制造中的重要性和综合应用。

一、PCB双层板打样服务概述

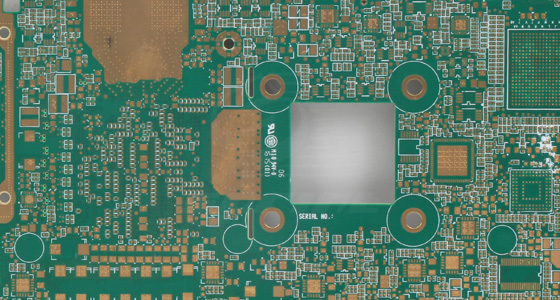

双层PCB，顾名思义，是指有两个电气层的印刷电路板，通常包含一层顶部和一层底部。打样，即是在正式大规模生产前，制作少量样板以验证设计的正确性和功能的实现。

二、设计与文件准备

打样服务的第一步是设计与文件准备。设计师需要使用专业的电路设计软件(如Altium Designer, Eagle等)完成电路设计，并生成相应的Gerber文件，这些文件包含了制作PCB所需的所有图层信息，包括铜层、焊盘、丝印和钻孔数据。设计的精准度直接影响到打样的质量和效率。

三、材料选择与处理

双层PCB的材质通常为FR-4，这是一种耐火材料，能够提供足够的机械强度和电绝缘性。打样阶段，选择合适的板材厚度和铜箔厚度是非常重要的，直接关系到电路板的性能和耐用性。在材料处理过程中，还需要对板材进行切割、钻孔和清洗，确保材料的加工质量符合设计要求。

四、曝光与显影

在将设计转移到PCB板材上时，需要进行曝光和显影处理。曝光是利用光照将掩模版（Mask）上的图形经过光学系统后投影到光刻胶（Photoresist）上，实现图形转移；显影则是将板材浸入显影液中，去除未硬化的光敏材料，形成精确的铜迹图案。

五、蚀刻

显影后的板材需要进行蚀刻处理，以去除多余的铜材，只留下设计中的铜迹，蚀刻是一个精确控制的化学过程，对维持线路宽度和间距有严格要求。

六、后处理

蚀刻完成后，PCB板还需进行多种后处理工作，包括但不限于表面处理、焊盘处理和最终的清洗，这些步骤都是为了保证PCB板在焊接和最终应用时的可靠性。

七、装配与焊接

对于打样的PCB板，通常需要进行元器件的装配和焊接。这一步骤可以手工完成，也可以使用自动化的SMT设备，装配的准确性直接影响到电路板的功能测试。

八、测试与质量控制

打样完成后，必须对PCB板进行全面的功能测试和质量控制。测试可能包括电气性能测试、绝缘阻抗测试和环境适应性测试等，普林电路会确保每一块PCB板都经过严格测试，以确保其性能符合设计规范。

九、反馈与迭代

打样不仅是验证设计的过程，也是改进设计的重要步骤。基于测试结果和客户反馈，设计师可能需要对PCB设计进行修改和优化，然后进行下一轮打样。这是一个逐步接近理想设计的迭代过程。

以上介绍的就是双层PCB打样的全流程和服务内容，通过深入了解双层PCB打样的每个步骤，制造商和设计师可以更好地协调资源，优化产品设计，提高生产效率，不仅有助于降低成本，也有助于缩短产品上市的时间，增强产品的市场竞争力。
