PCB拼板就是把PCB按照一定的排列多片拼接在一起，方便SMT，提高焊接效率。

1 为什么要拼板

1.为了满足生产的需求。有些PCB板太小，不满足做夹具的要求，所以需要拼在一起进行生产。



2.提高SMT贴片的焊接效率。只需要过一次SMT即可完成多块PCB的焊接。

3.提高成本利用率。有些PCB板是异形的，拼板可以更高效率的利用PCB板面积，减少浪费，提高成本的利用率。

2 拼板设计有哪几种方式？

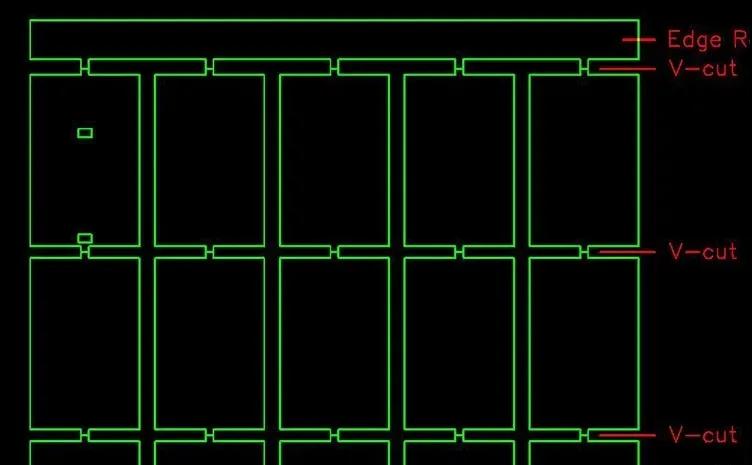

1.V-CUT






V-CUT是在两个板子的连接处画一个槽，只要将两个板子拼在一起，之间留点空隙即可（一般0.4mm），但这个地方板子的连接就比较薄，容易掰断，拼板时需将两个板子的边缘合并在一起。



V-CUT一般都是直线，不会有弯曲圆弧等复杂的走线，在拼板时尽量在一条直线上。

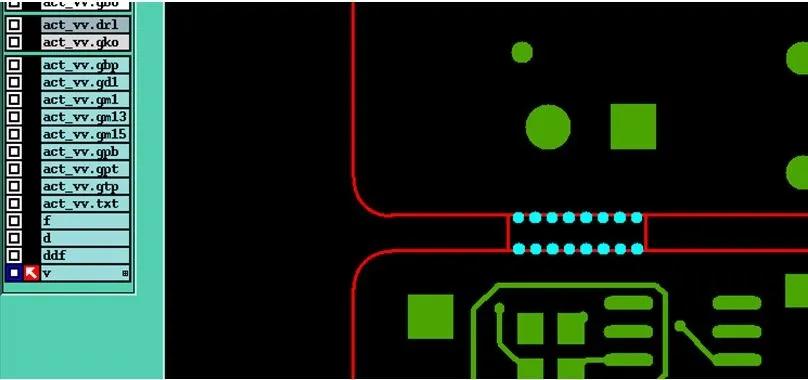

2.邮票孔






对于不规则的PCB板，比如圆形的，V-CUT是做不到的，这个时候就需要使用到邮票孔来进行拼板连接，因此邮票孔一般在异形板中使用的较多。



在两个板子的边缘通过一小块板材进行连接，而这一小块板材与两块板的连接处有许多小孔，这样容易掰断。掰断之后板子的边缘像邮票的边缘，因此这种拼板方式被称为邮票孔。



3.空心连接条






空心连接条在有半孔工艺的板子中使用较多，是使用很窄的板材进行连接，和邮票孔有些类似，区别在于连接条的连接部分更窄一点，而且两边没有过孔。



空心连接条的拼板方式有一个缺点：板子掰开之后会有一个很明显的凸点。邮票孔也有凸点，因为被过孔分开所以不怎么明显。



有人可能会觉得直接用邮票孔不就好了，为啥还要用空心连接条？这是因为在做四周都是半孔模块的时候，邮票孔和V-CUT都无法使用的，只能通过空心连接条在模块四个角进行连接。

3 拼板的原则是什么？


为了方便生产，尽可能让拼板后的板子保持正方形的形状。总之不要让长宽比例差距太大。

4 间距要求

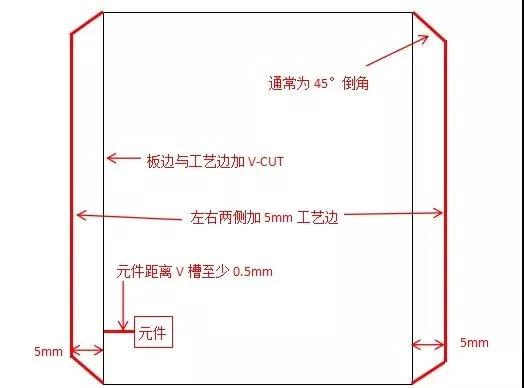

1.对于元器件最外侧距离板边缘＜3mm的PCB必须加工艺边，通常以较长边作为工艺边；

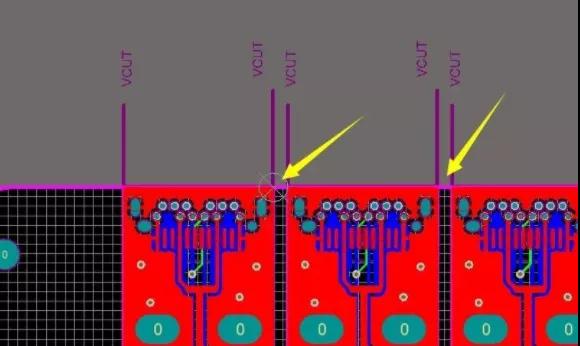

2.元器件与V—CUT之间应预留＞0.5mm的空间，以保证刀具正常运行。
