在高速PCB设计中，过孔设计是一个重要因素，它由孔、孔周围的焊盘区和POWER层隔离区组成，通常分为盲孔、埋孔和通孔三类。在PCB设计过程中通过对过孔的寄生电容和寄生电感分析，总结出高速PCB过孔设计中的一些注意事项。
　
    目前高速PCB的设计在通信、计算机、图形图像处理等领域应用广泛，所有高科技附加值的电子产品设计都在追求低功耗、低电磁辐射、高可靠性、小型化、轻型化等特点，为了达到以上目标，在高速PCB设计中，过孔设计是一个重要因素。
　　
    1、过孔
　　

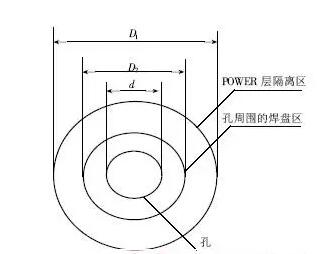

    过孔是多层PCB设计中的一个重要因素，一个过孔主要由三部分组成，一是孔;二是孔周围的焊盘区;三是POWER层隔离区。过孔的工艺过程是在过孔的孔壁圆柱面上用化学沉积的方法镀上一层金属，用以连通中间各层需要连通的铜箔，而过孔的上下两面做成普通的焊盘形状，可直接与上下两面的线路相通，也可不连。过孔可以起到电气连接，固定或定位器件的作用。过孔示意图如图1 所示。
　　
　　
    盲孔，指位于印刷线路板的顶层和底层表面，具有一定深度，用于表层线路和下面的内层线路的连接，孔的深度与孔径通常不超过一定的比率。
　　
    埋孔，指位于印刷线路板内层的连接孔，它不会延伸到线路板的表面。
　　
    盲孔与埋孔两类孔都位于线路板的内层，层压前利用通孔成型工艺完成，在过孔形成过程中可能还会重叠做好几个内层。
　　

    通孔，这种孔穿过整个线路板，可用于实现内部互连或作为元件的安装定位孔。由于通孔在工艺上更易于实现，成本较低，所以一般印制电路板均使用

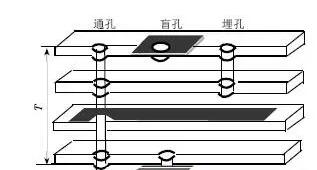

 通孔。过孔的分类如图2 所示。

    2、过孔的寄生电容

    过孔本身存在着对地的寄生电容，若过孔在铺地层上的隔离孔直径为D2，过孔焊盘的直径为D1，PCB的厚度为T，板基材介电常数为ε，则过孔的寄生电容大小近似于：
　　
    C =1.41εTD1/(D2-D1)
　　
    过孔的寄生电容会给电路造成的主要影响是延长了信号的上升时间，降低了电路的速度，电容值越小则影响越小。
　　
    3、过孔的寄生电感
　　
    过孔本身就存在寄生电感，在高速数字电路的设计中，过孔的寄生电感带来的危害往往大于寄生电容的影响。过孔的寄生串联电感会削弱旁路电容的作用，减弱整个电源系统的滤波效用。若L指过孔的电感，h是过孔的长度，d是中心钻孔的直径，
　　
    过孔的寄生电感近似于：
　　
    L=5.08h[ln(4h/d) 1]
　　
    从式中可以看出，过孔的直径对电感的影响较小，而对电感影响最大的是过孔的长度。
　　
    4、非穿导孔技术
　　
    非穿导孔包含盲孔和埋孔。
　　
    在非穿导孔技术中，盲孔和埋孔的应用，可以极大地降低PCB的尺寸和质量，减少层数，提高电磁兼容性，增加电子产品特色，降低成本，同时也会使得设计工作更加简便快捷。在传统PCB设计和加工中，通孔会带来许多问题。首先它们占居大量的有效空间，其次大量的通孔密集一处也对多层PCB内层走线造成巨大障碍，这些通孔占去走线所需的空间，它们密集地穿过电源与地线层的表面，还会破坏电源地线层的阻抗特性，使电源地线层失效。且常规的机械法钻孔将是采用非穿导孔技术工作量的20倍。
　　
    在PCB设计中，虽然焊盘、过孔的尺寸已逐渐减小，但如果板层厚度不按比例下降，将会导致通孔的纵横比增大，通孔的纵横比增大会降低可靠性。随着先进的激光打孔技术、等离子干腐蚀技术的成熟，应用非贯穿的小盲孔和小埋孔成为可能，若这些非穿导孔的孔直径为0.3mm，所带来的寄生参数是原先常规孔的1/10左右，提高了PCB的可靠性。
　　
    由于采用非穿导孔技术，使得PCB上大的过孔会很少，因而可以为走线提供更多的空间。剩余空间可以用作大面积屏蔽用途，以改进EMI/RFI性能。同时更多的剩余空间还可以用于内层对器件和关键网线进行部分屏蔽，使其具有最佳电气性能。采用非穿导孔，可以更方便地进行器件引脚扇出，使得高密度引脚器件(如BGA 封装器件)很容易布线，缩短连线长度，满足高速电路时序要求。
　　
    5、普通PCB 中的过孔选择

    在普通PCB 设计中，过孔的寄生电容和寄生电感对PCB 设计的影响较小，对1-4层PCB 设计，一般选用0.36mm/0.61mm/1.02mm(钻孔/ 焊盘/POWER 隔离区)的过孔较好，一些特殊要求的信号线(如电源线、地线、时钟线等)可选用0.41mm/0.81mm/1.32mm 的过孔，也可根据实际选用其余尺寸的过孔。

    6、高速PCB 中的过孔设计

    通过上面对过孔寄生特性的分析，我们可以看到，在高速PCB 设计中，看似简单的过孔往往也会给电路的设计带来很大的负面效应。为了减小过孔的寄生效应带来的不利影响，在设计中可以尽量做到：

    (1)选择合理的过孔尺寸。对于多层一般密度的PCB 设计来说，选用0.25mm/0.51mm/0.91mm(钻孔/ 焊盘/ POWER 隔离区)的过孔较好;对于一些高密度的PCB 也可以使用0.20mm/0.46mm/0.86mm 的过孔，也可以尝试非穿导孔;对于电源或地线的过孔则可以考虑使用较大尺寸，以减小阻抗;

    (2)POWER 隔离区越大越好，考虑PCB 上的过孔密度，一般为D1=D2 0.41;

    (3)PCB 上的信号走线尽量不换层，也就是说尽量减少过孔;

    (4)使用较薄的PCB 有利于减小过孔的两种寄生参数;

    (5)电源和地的管脚要就近做过孔，过孔和管脚之间的引线越短越好，因为它们会导致电感的增加。同时电源和地的引线要尽可能粗，以减少阻抗;

    (6)在信号换层的过孔附近放置一些接地过孔，以便为信号提供短距离回路。

    当然，在设计时还需具体问题具体分析。从成本和信号质量两方面综合考虑，在高速PCB 设计时，设计者总是希望过孔越小越好，这样板上可以留有更多的布线空间，此外，过孔越小，其自身的寄生电容也越小，更适合用于高速电路。在高密度PCB设计中，采用非穿导孔以及过孔尺寸的减小同时带来了成本的增加，而且过孔的尺寸不可能无限制地减小，它受到PCB 厂家钻孔和电镀等工艺技术的限制，在高速PCB 的过孔设计中应给以均衡考虑。
