深圳普林电路的CAD设计业务起步于2017年，设计团队汇聚了来自于国内一流CAD设计企业的50多名优秀设计师，团队成员人均五年以上工作经验，并通过DFM认证，主要成员都具有产品工程师从业经验，保证可制造性设计能力。
公司一直致力于高速PCB设计，设计领域集中在安防监控产品、汽车电子产品、通讯技术设施、工控主板。我们坚持“以市场为导向，以客户需求为中心”，专注于为客户提供产品性能、成本和制造周期的最优解决方案。
最小线宽:2.5mil
最小间距:2.5mil
最小过孔:6mil（4mil激光孔）
最高层数:48层
最小BGA间距:0.35mm
最大BGA-PIN数:3600PIN
最高速信号:40GBPS
最快交期:6小时一款
HDI最高层数:22层
HDI最高阶层:14层任意阶HDI
|
PIN数 |
交期（天） |
可加急时间（天） |
|
0-1000PIN |
3 |
1天 |
|
1000-3000PIN |
5 |
3天 |
|
3000-5000PIN |
7 |
5天 |
|
5000-8000PIN |
10 |
7天 |
|
8000-10000PIN |
13 |
10天 |
|
10000-20000PIN |
17 |
14天 |

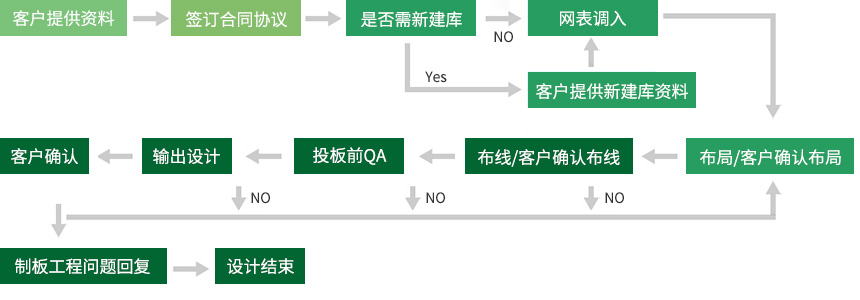

各设计环节严格QA把控；
资深工程师“1对1”服务；
每日发送过程版本给客户查看项目状况。
