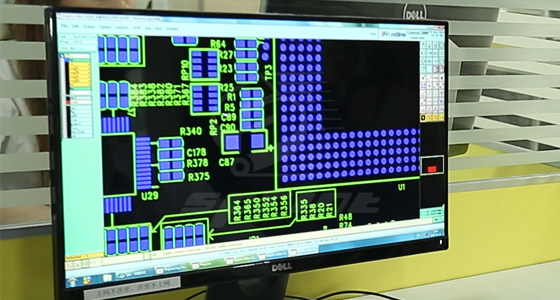

PCB板(Printed Circuit Board)即印刷电路板,在电子产品开发中是非常重要的一环。好的PCB板可以提高电路性能、降低成本、减少故障率,而要设计出高质量的电路板并不容易。本文将详细介绍PCB板设计的注意事项,以确保设计环节的顺利进行。
PCB板设计的注意事项如下:
在进行PCB板设计之前,先要进行电路布局。合理的电路布局可以减少信号干扰和串扰。关键信号线应尽量短且平行布置,避免交叉。同时,要注意将高频和低频信号线分离,以减少互相干扰。
一些功耗较大的元器件在工作时可能会产生大量热量,如果不能有效地散热,将会降低电路的可靠性和寿命。因此,在设计时应合理设置散热装置,并确保散热路径畅通,以保持电路的稳定性。
合理安排各个组件的位置,可使得信号传输路径短,减少信号损耗。同时,还要考虑散热问题,将发热元件放置在通风良好的位置,并与散热器接触良好。
电源线应尽量粗,以减小电阻和电压降。地线要做好分区,避免不同信号之间的干扰。同时,要注意电源和地线的布局,使其尽量平行且相互靠近,减小回路面积。
电子产品中的各个元器件的工作频率可能会相互干扰,产生电磁辐射或敏感。为了减少电磁辐射和提高抗干扰能力,应合理规划地线和电源线,采用地平面和分层布线等技术手段。
在PCB板设计中,一定要确保电路的可靠性。可以采用余度设计赋予电路二次生命、合理选择元件来提高电路的可靠性。同时,还要注意防止静电和电磁干扰,使用合适的屏蔽措施。
在做PCB板设计时要注意电路布局、散热设计、组件布局等各个方面,这样才可以设计出高质量的PCB板,从而提高产品的性能和可靠性。通过不断学习和经验积累,才能不断提高设计水平,为客户提供更加更好的设计服务。
